BOUTON D’OUVERTURE PORTE IR NO TOUCH IR NO TOUCH with signal&LED (stainless steel) 35mm×90mm

Référence: ISK-841A(LED) Category:

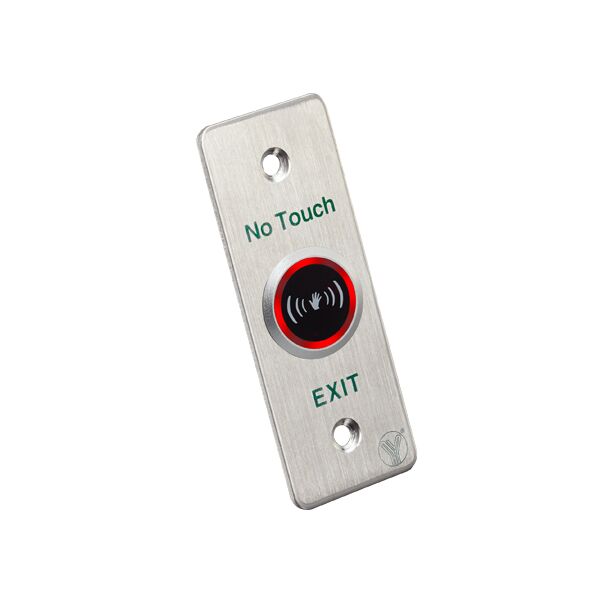

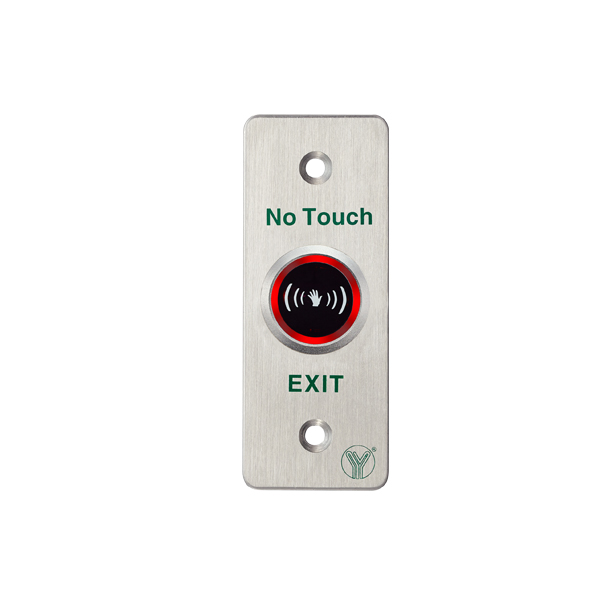

« ISK-841A » est un bouton de sortie avec capteur infrarouge en acier inoxydable de taille 90 mm de long, 35 mm de large et 37,7 mm de haut, adapté à tous les types de serrures. Il permet de régler la distance de détection entre 4 et 12 cm, ainsi que le délai de temps entre 1 et 25 secondes. Il dispose d’un voyant LED rouge qui s’allume lorsque le bouton est sous tension (en veille) et d’un voyant LED vert qui s’allume lorsque le bouton est sous tension (en mode détection).

د.م.0.00

Paramètre de produit Paramètre Description
Dimensions 90Lx35Wx37.7H(mm)
Saisir DC12V
Évaluation de contact 1A@30VDC
Contact de sortie NO/NC/COM
Durée de vie mécanique 100 000 testés
Matériel Inoxydable
Exploitation temporaire -20℃~+50℃(14-131F)
Humidité appropriée 0-95% (humidité relative)
Portée de détection 4-12 cm (réglable)
Temporisation 1 ~ 25 s (réglable)
Indicateur LED Voyant LED rouge : Marche (veille)
Voyant LED vert : Marche (sensation)
Brevet No. ZL2014205318942
Poids 0,18 kg
Certificat CE-EMC CE-LVD FCC-COV

Fiche technique

ISK-841A(LED)

Schéma d'installation

Diagramme dimensionnel

Description
Paramètre de produit Paramètre Description
Dimensions 90Lx35Wx37.7H(mm)
Saisir DC12V
Évaluation de contact 1A@30VDC
Contact de sortie NO/NC/COM
Durée de vie mécanique 100 000 testés
Matériel Inoxydable
Exploitation temporaire -20℃~+50℃(14-131F)
Humidité appropriée 0-95% (humidité relative)
Portée de détection 4-12 cm (réglable)
Temporisation 1 ~ 25 s (réglable)
Indicateur LED Voyant LED rouge : Marche (veille)
Voyant LED vert : Marche (sensation)
Brevet No. ZL2014205318942
Poids 0,18 kg
Certificat CE-EMC CE-LVD FCC-COV
