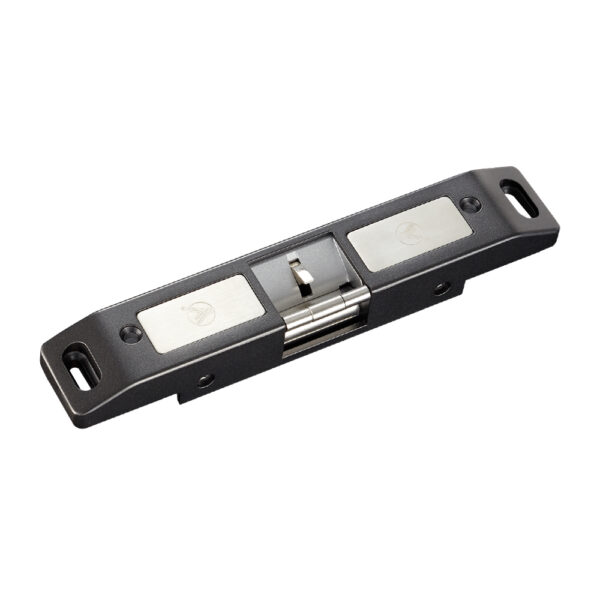

GACHE ELECTRIQUE POUR BARRE ANTIPANIQUE 12v ;SORTIE DE SIGNAL
YS-621-S convient aux portes de sortie de secours avec verrou à tige de poussée. Le principe de fonctionnement de la gâche électrique repose sur l’utilisation de l’électromagnétisme pour exercer une force afin de tirer ou pousser le levier de libération, permettant ainsi de verrouiller ou d’ouvrir la porte.
د.م.0.00
| Paramètre de produit | Paramètre Description |
| Taille de verrouillage | 230Lx40.5Wx30H(mm) |
| structure de la languette de verrouillage | Acier inoxydable 304 |
| Force de maintien | 1000kg |
| Tension | DC12V (24V besoin de commande) |
| Courant | 12V/320mA(±10%);24V/160mA(±10%) |
| Sortie de signal | Sortie d’état de verrouillage NO/NC/COM |
| spécial conception | s’applique à toutes les marques de Feu serrure à tige de poussée |
| Convient à | justificatif tige verrouiller Porte coupe-feu |
| Température superficielle | Dans +20℃ |
| Température appropriée | -10~+55℃(14-131F) |
| humidité d’exploitation | 0～95 % (sans condensation) |
| Plaque frontale Boîtier | Peinture haute température |
| Languette de verrouillage | Surface par revêtement de nickel |
| La porte ouvert | 90 degrés |
| Poids | 0,75 kg |
| Certificat | MA CE-EMC CE-LVD FCC-VOC REACH WEEE |
Fiche Technique
YS-621-SSchéma d'installation
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille de verrouillage | 230Lx40.5Wx30H(mm) |
| structure de la languette de verrouillage | Acier inoxydable 304 |
| Force de maintien | 1000kg |
| Tension | DC12V (24V besoin de commande) |
| Courant | 12V/320mA(±10%);24V/160mA(±10%) |
| Sortie de signal | Sortie d’état de verrouillage NO/NC/COM |
| spécial conception | s’applique à toutes les marques de Feu serrure à tige de poussée |
| Convient à | justificatif tige verrouiller Porte coupe-feu |
| Température superficielle | Dans +20℃ |
| Température appropriée | -10~+55℃(14-131F) |
| humidité d’exploitation | 0～95 % (sans condensation) |
| Plaque frontale Boîtier | Peinture haute température |
| Languette de verrouillage | Surface par revêtement de nickel |
| La porte ouvert | 90 degrés |
| Poids | 0,75 kg |
| Certificat | MA CE-EMC CE-LVD FCC-VOC REACH WEEE |
Fiche Technique
Fiche Technique
YS-621-S Schéma d'installation
Schéma d'installation
Diagramme dimensionnel
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille de verrouillage | 230Lx40.5Wx30H(mm) |
| structure de la languette de verrouillage | Acier inoxydable 304 |
| Force de maintien | 1000kg |
| Tension | DC12V (24V besoin de commande) |
| Courant | 12V/320mA(±10%);24V/160mA(±10%) |
| Sortie de signal | Sortie d’état de verrouillage NO/NC/COM |
| spécial conception | s’applique à toutes les marques de Feu serrure à tige de poussée |
| Convient à | justificatif tige verrouiller Porte coupe-feu |
| Température superficielle | Dans +20℃ |
| Température appropriée | -10~+55℃(14-131F) |
| humidité d’exploitation | 0～95 % (sans condensation) |
| Plaque frontale Boîtier | Peinture haute température |
| Languette de verrouillage | Surface par revêtement de nickel |
| La porte ouvert | 90 degrés |
| Poids | 0,75 kg |
| Certificat | MA CE-EMC CE-LVD FCC-VOC REACH WEEE |
