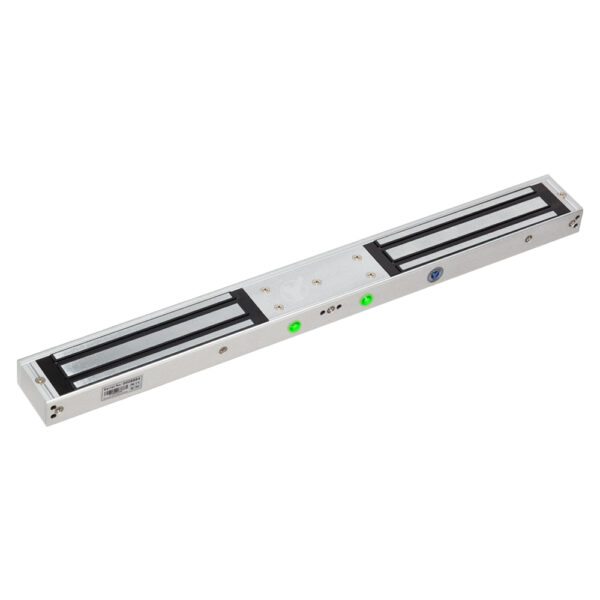

Double Ventouse électromagnétique 350kg avec LED et sortie signal
La serrure magnétique pour portes doubles convient aux portes en verre, en bois, coupe-feu, coulissantes et en métal. Elle possède des contacts secs intégrés (NO, NC, COM) pour signaler l’état de verrouillage ainsi que l’état de la porte (NO, NC, COM). Un indicateur LED est également inclus.
د.م.0.00
| Paramètre de produit | Paramètre Description |
| Taille | 520Lx54,7Lx29,6H(mm) |
| Dimension de la plaque d’armature | 190Lx45Wx13.2H(mm) |
| Force de maintien | 350kg (800Lbs) *2 |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2 |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Finition du couvercle | Aluminium anodisé |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 5.4KG |
| Certificat | MA CE-EMC CE-LVD FCC RoHS |
Fiche Technique
YM-350ND(LED)-DSSchéma d'installation
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 520Lx54,7Lx29,6H(mm) |
| Dimension de la plaque d’armature | 190Lx45Wx13.2H(mm) |
| Force de maintien | 350kg (800Lbs) *2 |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2 |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Finition du couvercle | Aluminium anodisé |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 5.4KG |
| Certificat | MA CE-EMC CE-LVD FCC RoHS |
Fiche Technique
Fiche Technique
YM-350ND(LED)-DS Schéma d'installation
Schéma d'installation
Diagramme dimensionnel
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 520Lx54,7Lx29,6H(mm) |
| Dimension de la plaque d’armature | 190Lx45Wx13.2H(mm) |
| Force de maintien | 350kg (800Lbs) *2 |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2 |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Finition du couvercle | Aluminium anodisé |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 5.4KG |
| Certificat | MA CE-EMC CE-LVD FCC RoHS |
