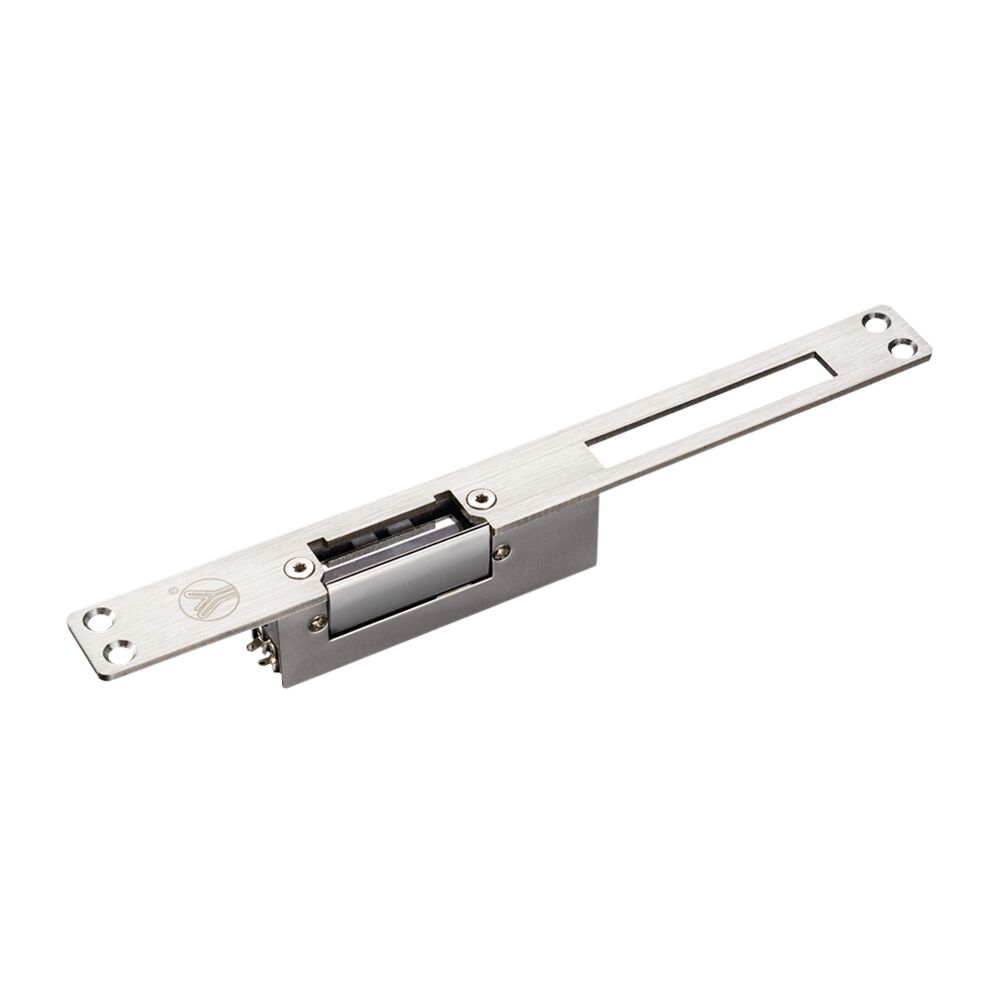

Gâche électrique de type long

Référence: YS-132NC(SZ) Catégorie :

Les gâches électriques sont disponibles dans de nombreuses variétés. YS-132NC(SZ) est la gâche électrique avec une plaque frontale longue. Il a deux modes : Une gâche électrique à sécurité intégrée a besoin d’énergie pour rester verrouillée. Une gâche électrique à sécurité intégrée reste verrouillée même sans alimentation.

د.م.0.00

Paramètre de produit Paramètre Description
Taille de verrouillage  250Lx25Wx31H(mm)
Structure de grève  Acier inoxydable
Force de maintien  500 kg
Tension  DC12V (besoin de commande DC24V)
Courant  NON : 12 V/240 mA (±10 % ); 24 V/120 mA (±10 %)
 NC : 12 V/200 mA (±10 %) ; 24V/100mA(±10%)
Caractéristique  Échec sécurisé (YS-132NO (SZ)); Fail Safe (YS-132NC (SZ))
Convient à:  Porte en bois, porte en métal, porte en PVC
Température superficielle  Dans +20℃
Température appropriée  -10~+55℃(14-131F)
humidité d’exploitation  0~95 % (sans condensation)
Plaque frontale Boîtier  Acier peint
Une fonction  MOV intégré
Accessoires optionnels YS-308
Poids  0,4 kg
Certificat CE-EMC CE-LVD FCC-VOC REACH WEEE



Schéma d'installation

Diagramme dimensionnel
