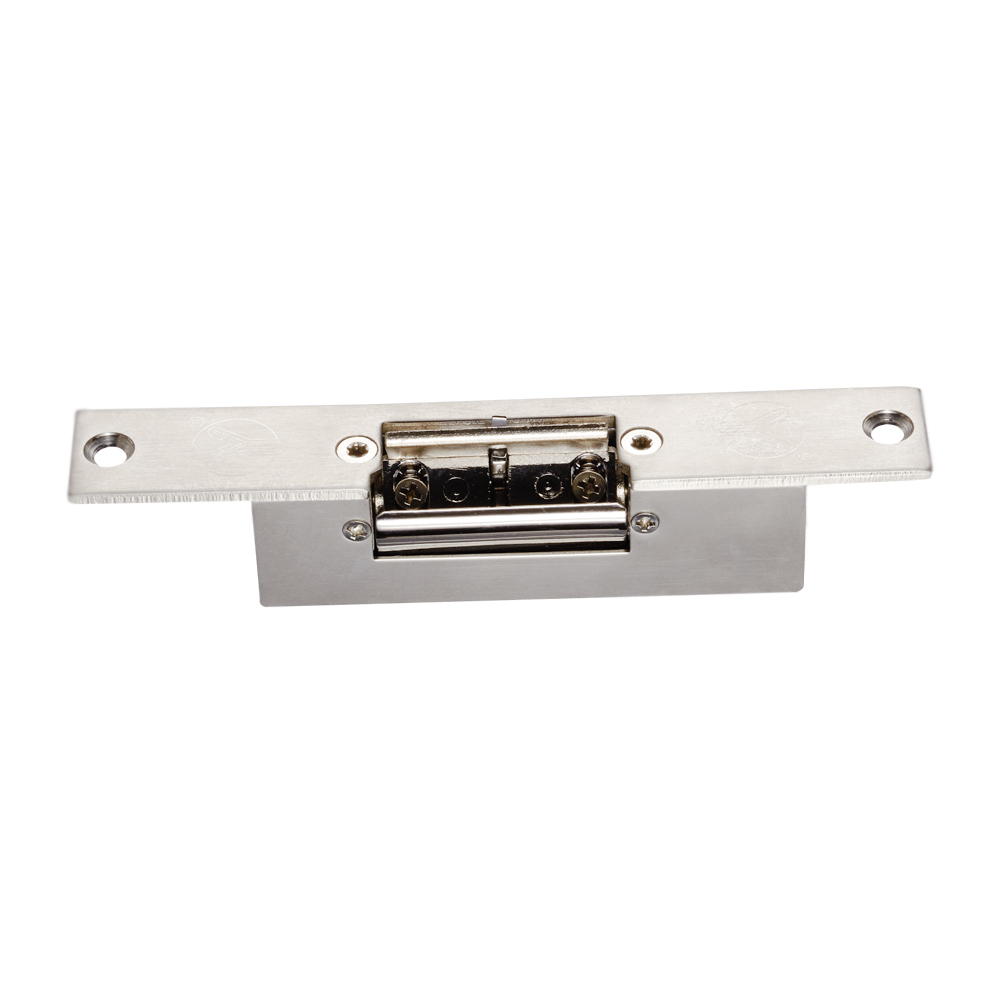

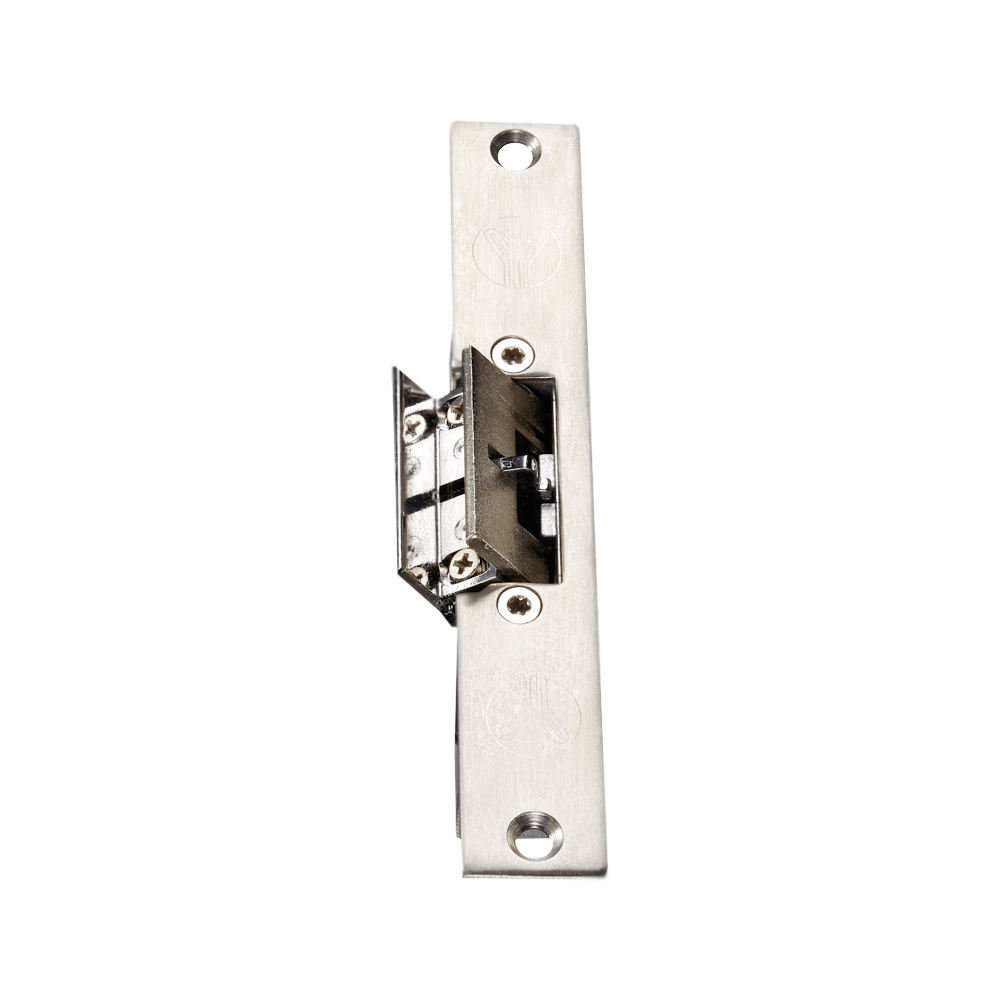

GACHE ELECTRIQUE A RUPTURE AVEC SIGNAL 12V NC POUR PORTE EN VERRE

Référence: YS-133NC-S Category:

YS-133NC-S est fait pour les portes en verre sans cadre. Comment ça fonctionne : la gâche électrique utilise l’électricité pour créer une force qui tire ou pousse le levier de déverrouillage, ce qui verrouille ou ouvre la porte.

د.م.0.00

Paramètre de produit Paramètre Description
Taille de verrouillage 160Lx25Wx31H(mm)
Structure de grève Acier inoxydable
Force de maintien 500 kg
Tension DC12V ou DC24V
Courant DC12V/200mA(±10%),DC24V/100mA(±10%)
Caractéristique Fail SafeYS-133NC-S
Sortie de signal  État de verrouillage SortieNO/NC/COM
Température superficielle Dans +20℃
Température appropriée -10~+55℃(14-131F)
humidité d’exploitation 0~95 % (sans condensation)
Plaque frontale Boîtier Acier peint
Fonction MOV intégré
Épaisseur du verre 12-15mm
Mode d’ouverture Porte battante à 90 degrés
Poids 0,4 kg
Brevet No. ZL2014205319019
Certificat CE-EMC CE-LVD FCC-VOC REACH WEEE

Fiche Technique

YS-133NC-S

Schéma d'installation

Diagramme dimensionnel

Description
