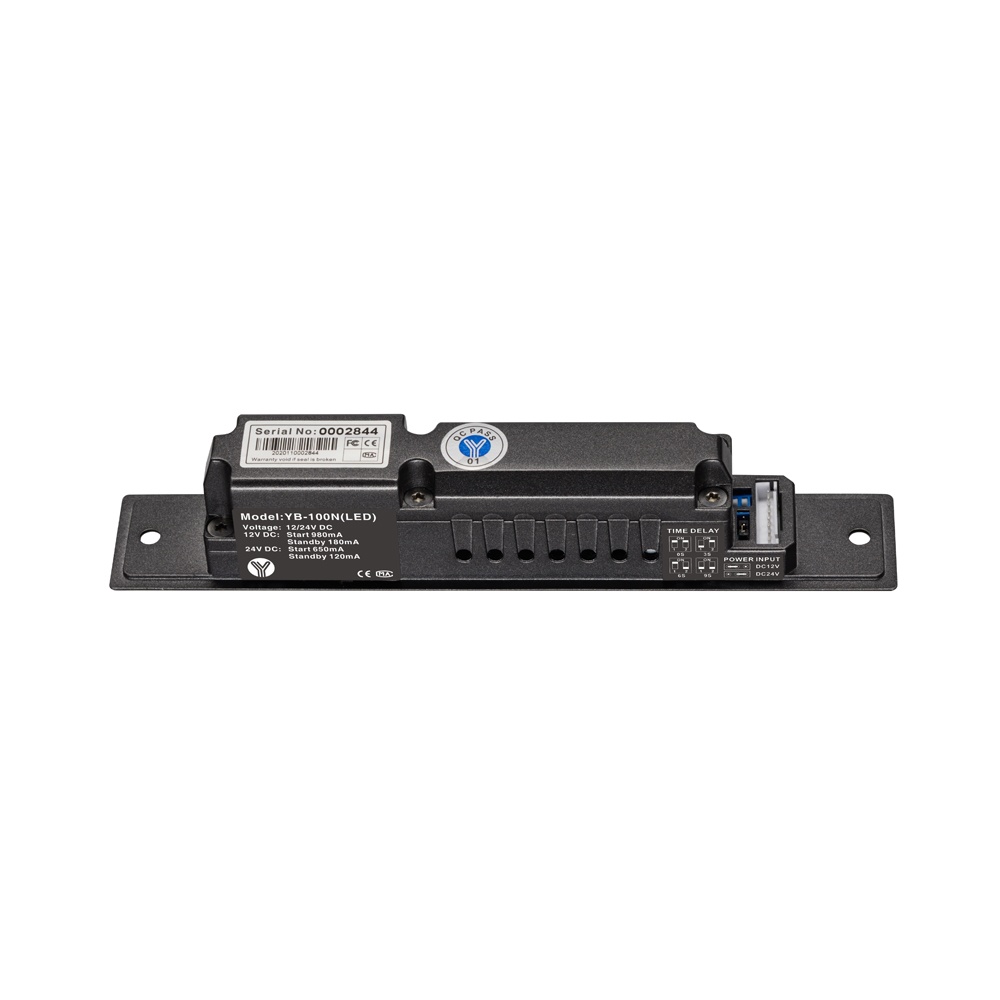

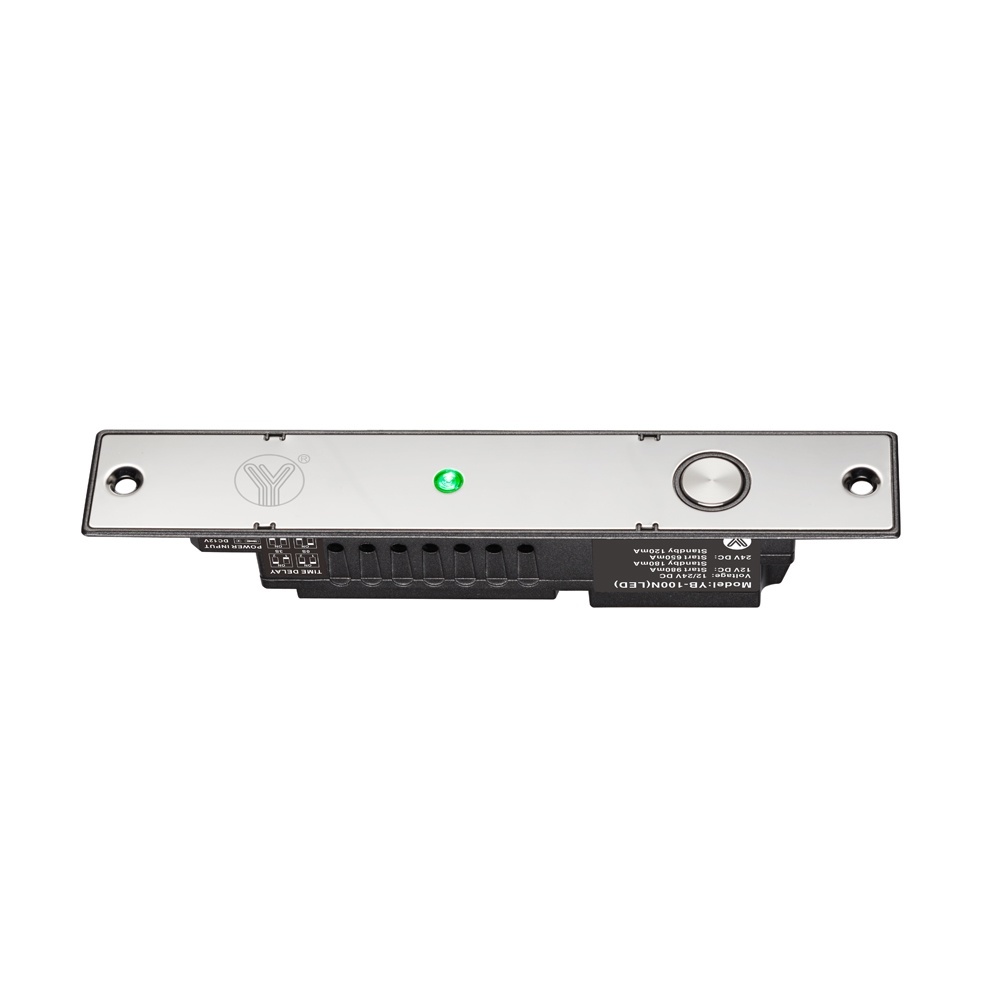

Serrure Electro-verrou multifonction a rupture 12/24v avec contact magnétique

Référence: YB-100N(LED)-8W Catégories : ,

YB-100N (LED) est un verrou électrique multifonctionnel à sécurité intégrée avec double protection pour le courant de charge. Convient pour porte en verre, porte en bois, porte en métal. Nous fournissons des équipements intégrés à colocaliser avec une porte en verre entièrement sans cadre, une porte battante, etc. Contrôle photoélectrique intégré et conception à basse température.

د.م.0.00

Paramètre de produit Paramètre Description
Caractéristique Sécurité intégrée
Plaque frontale 205Lx35Wx36.5H(mm)
Frapper 90Lx25Wx2H(mm)
Tension 12VDC/24VDC (réglable)
Courant Démarrage12V/ 980mA(+10%),Veille 12V/ 180mA
Démarrage)24V/ 650mA(+10%),Veille 24V/ 120mA
Sortie de signal 5 lignes : signal d’état de la porte : NO、COM
8 lignes : signal d’état de la porte : NO、COM ; Signal d’état de verrouillage : NON, NC, COM
LED Vert pour déverrouiller tandis que rouge pour verrouiller
Temporisation 0/3/6/9sec réglable
Distance d’induction 4-8mm
Convient à Porte en bois, porte en verre, porte en métal
Numéro de brevet ZL2021301764386
Poids 0,55 kg

Schéma d'installation

Diagramme dimensionnel
