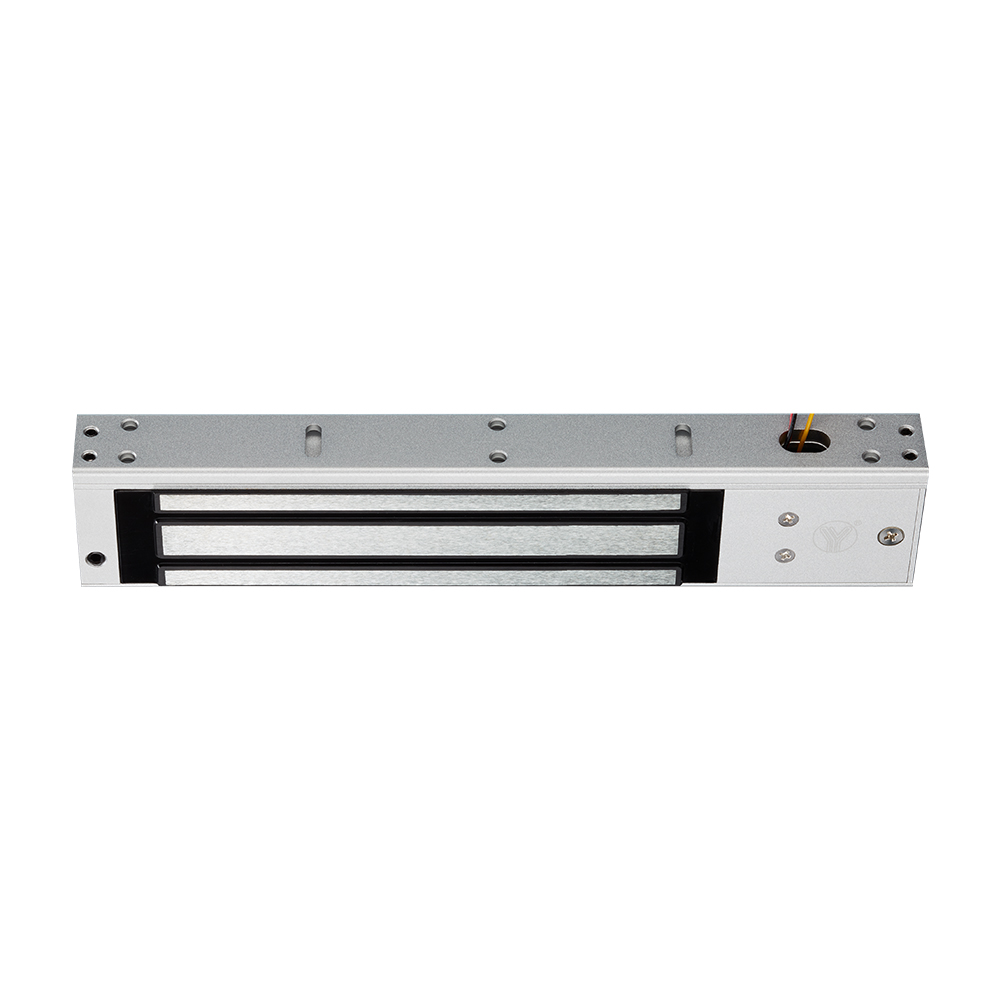

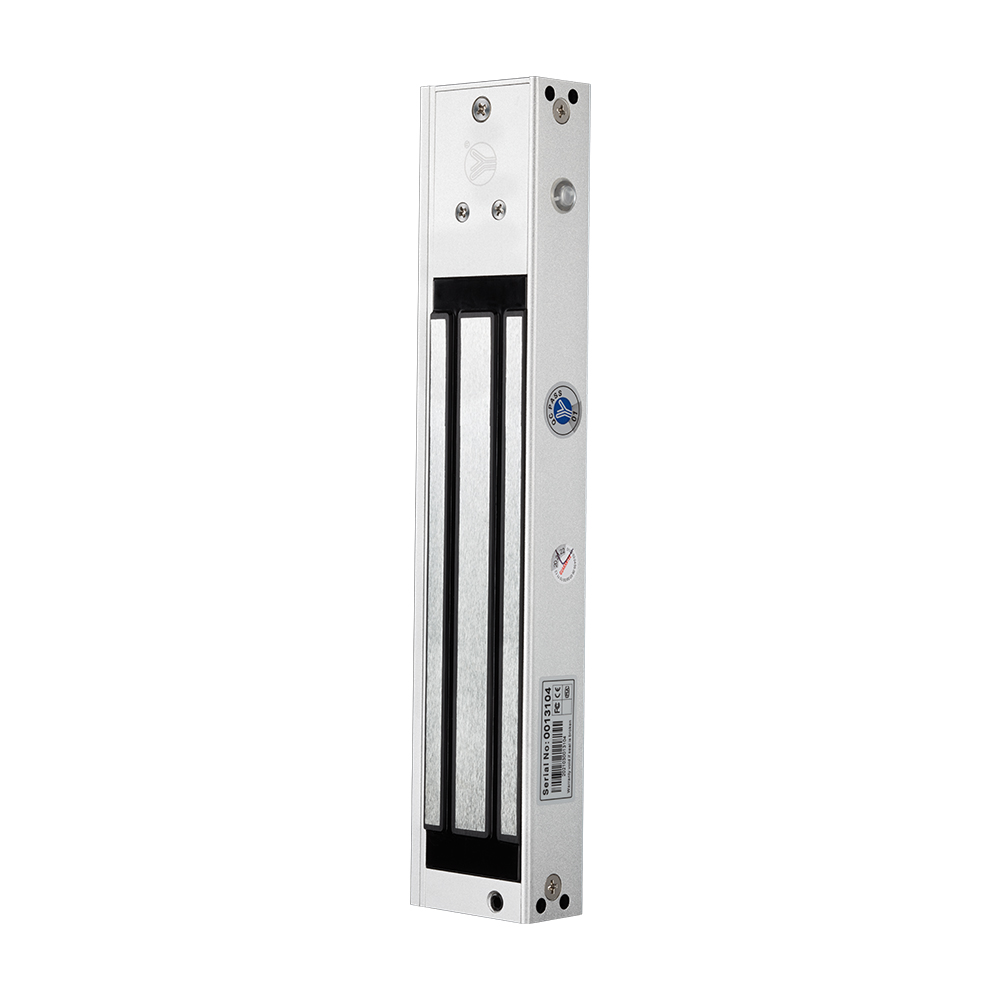

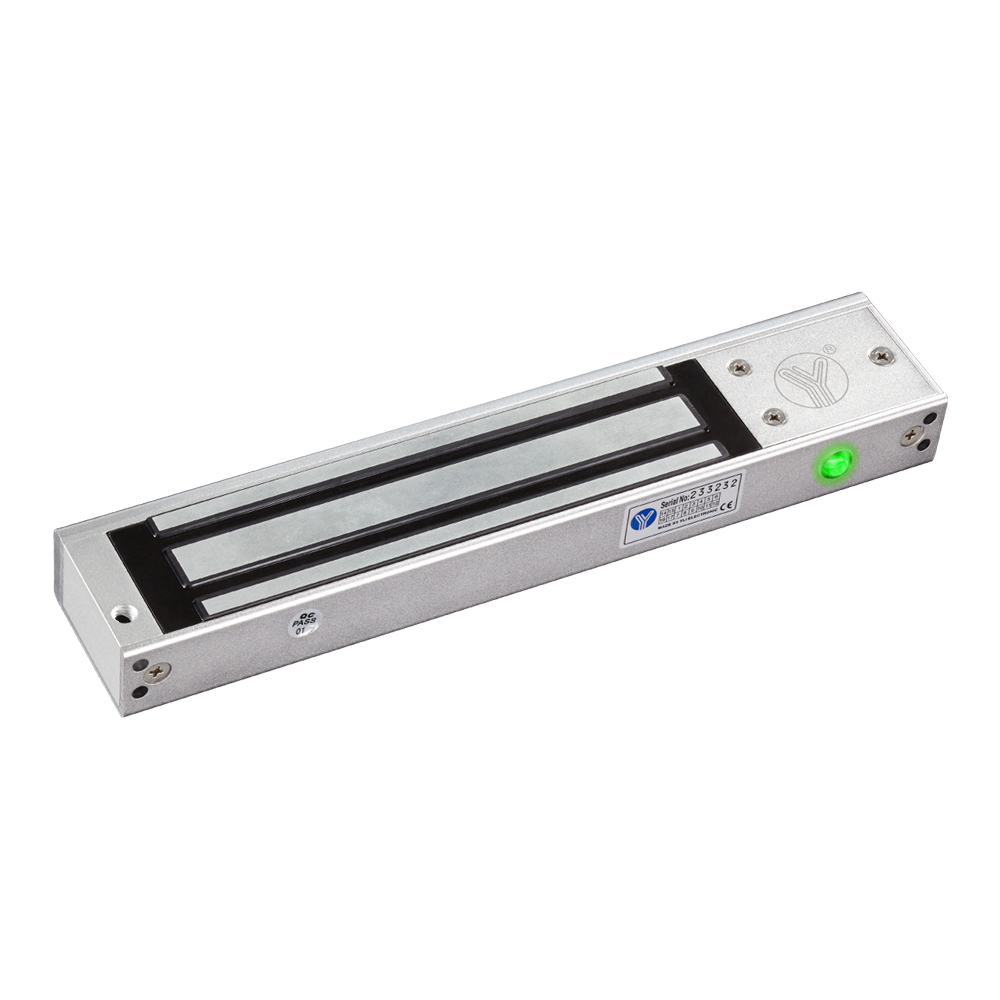

Ventouse électromagnétique 280kg avec LED et sortie signal
En plus d’avoir un indicateur LED, cette serrure électrique peut être considérée comme une serrure pour portes doubles. Elle peut être installée sur des portes en verre, en bois, coupe-feu, coulissantes et en métal. Elle possède des contacts secs intégrés (NO, NC, COM) pour signaler l’état de verrouillage ainsi que l’état de la porte (NO, NC, COM), ce qui la rend spéciale.
د.م.0.00
| Paramètre de produit | Paramètre Description |
| Taille | 250Lx49Wx28H(mm) |
| Dimension de la plaque d’armature | 180Lx38.8Wx13.2H(mm) |
| Force de maintien | 280 kg (600 livres) |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%) ; 24V/250mA(±10%) |
| Finition du couvercle | Aluminium anodisé |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 2.1KG |
Fiche Technique
YM-280N(LED)-DSSchéma d'installation
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 250Lx49Wx28H(mm) |
| Dimension de la plaque d’armature | 180Lx38.8Wx13.2H(mm) |
| Force de maintien | 280 kg (600 livres) |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%) ; 24V/250mA(±10%) |
| Finition du couvercle | Aluminium anodisé |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 2.1KG |
Fiche Technique
Fiche Technique
YM-280N(LED)-DS Schéma d'installation
Schéma d'installation
Diagramme dimensionnel
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 250Lx49Wx28H(mm) |
| Dimension de la plaque d’armature | 180Lx38.8Wx13.2H(mm) |
| Force de maintien | 280 kg (600 livres) |
| Tension d’entrée | DC12V (DC24V réglable) |
| Courant | 12V/500mA(±10%) ; 24V/250mA(±10%) |
| Finition du couvercle | Aluminium anodisé |
| LED | Le rouge montre verrouillé ; Le vert montre déverrouillé |
| Sortie du signal de verrouillage | NON pendant le verrouillage et NC pour le déverrouillage (Tension<30VDC;Courant<0,5A) |
| Sortie de signal de porte | Contact de sortie de signal d’état de porte NO/NC/COM |
| Adapté | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Poids | 2.1KG |
Produits similaires

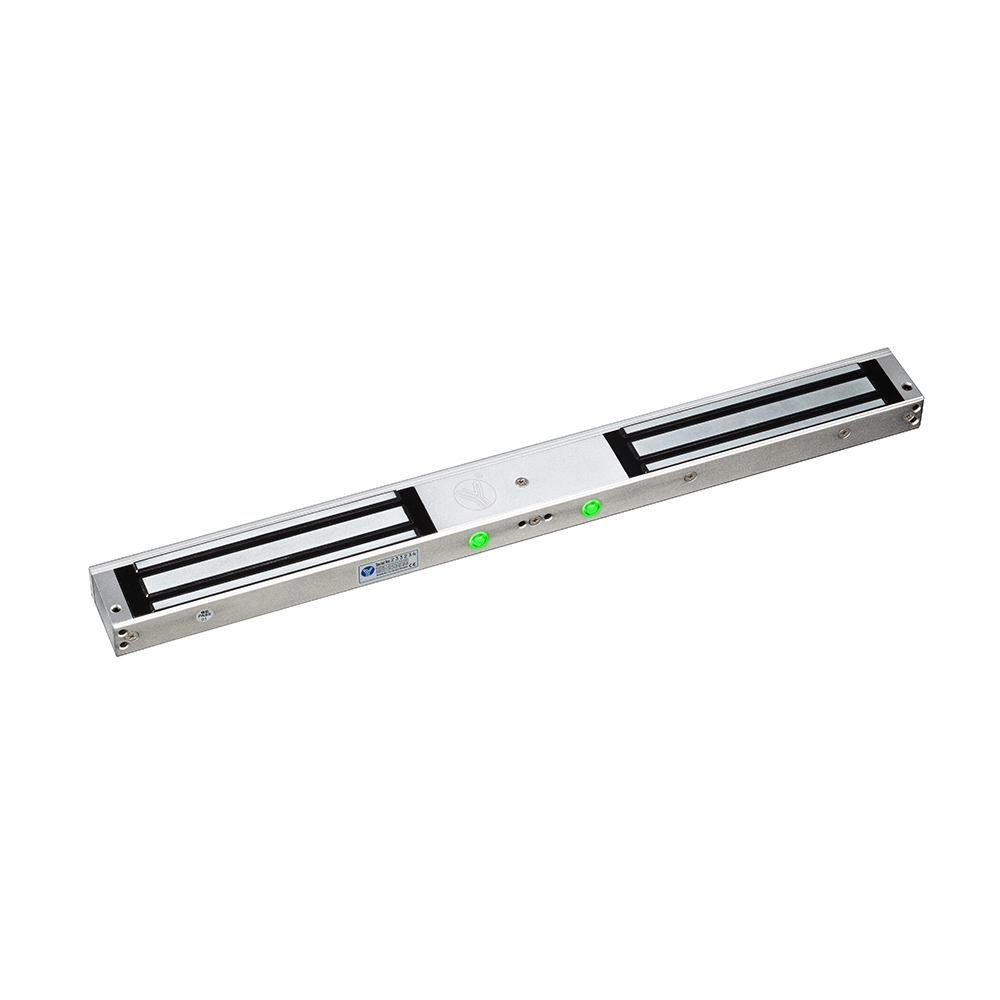

Serrure magnétique à double porte montée en surface avec sortie de signal
