Référence:
YM-2400SL
Category: Ventouses électromagnétiques

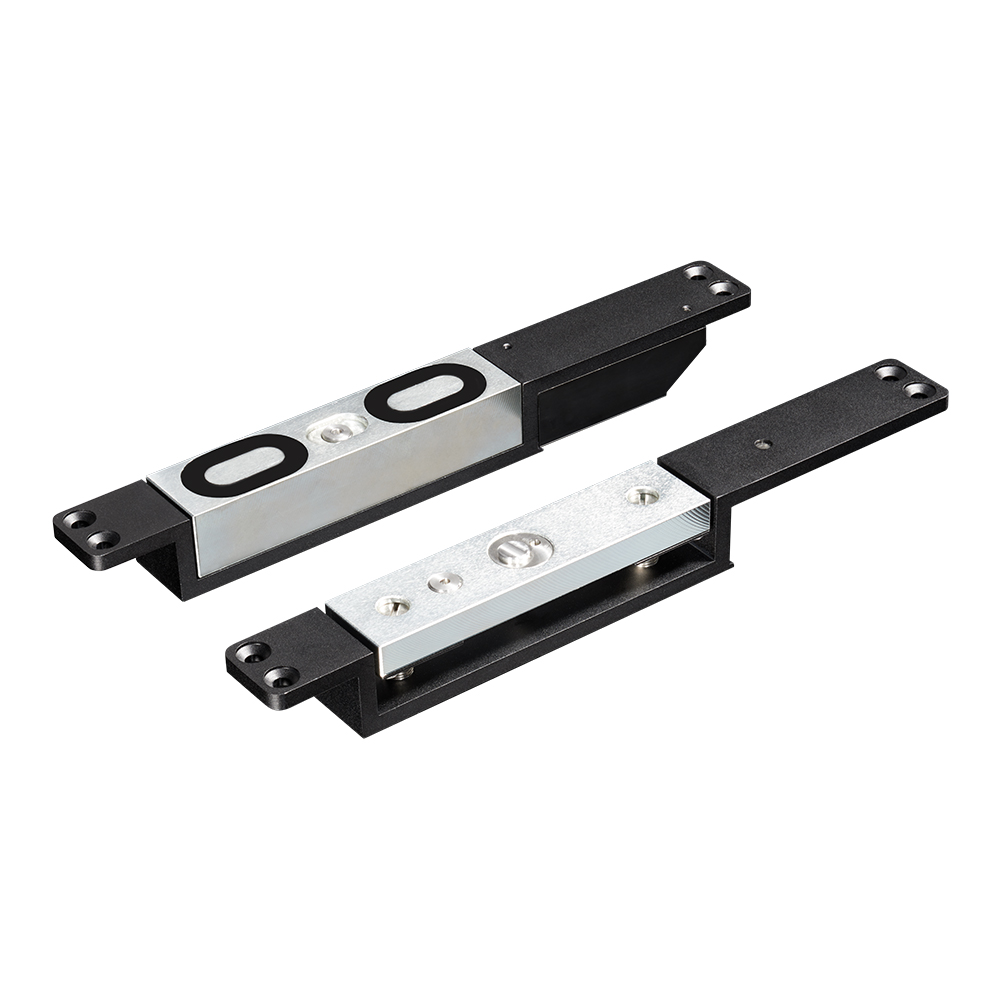

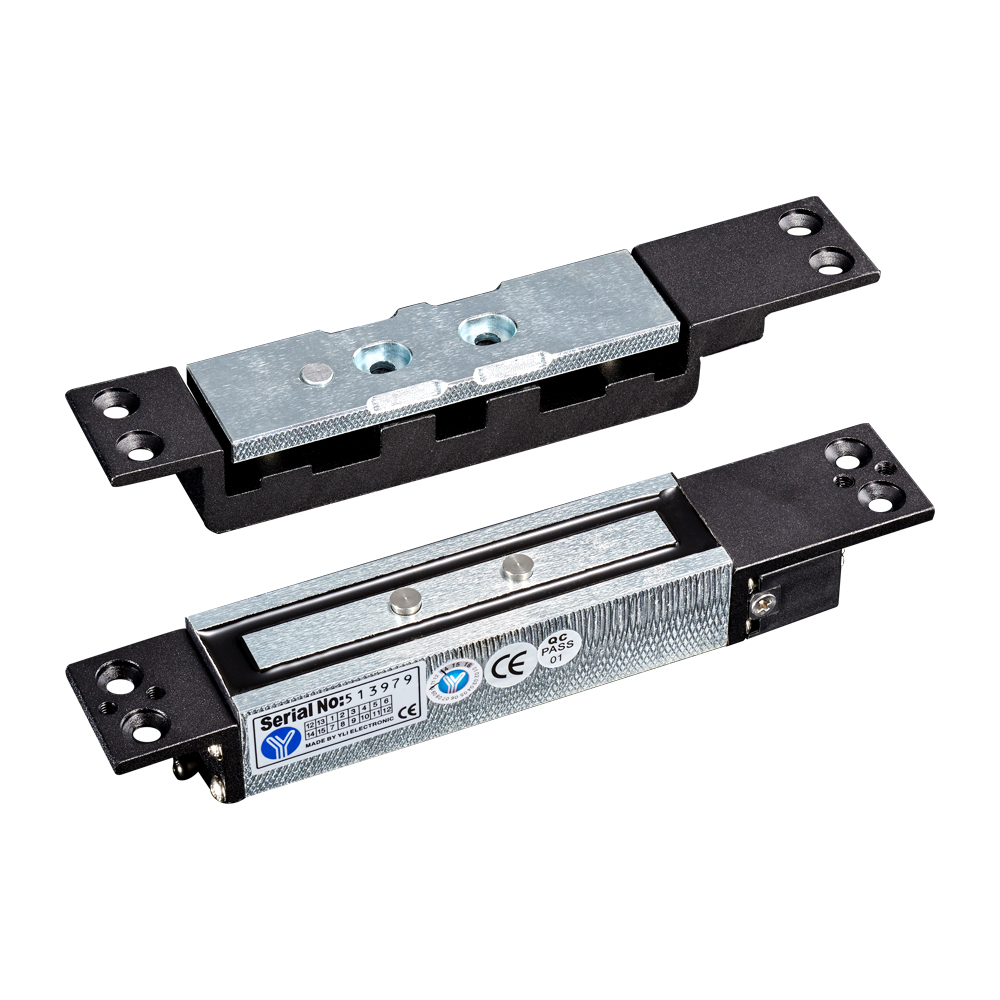

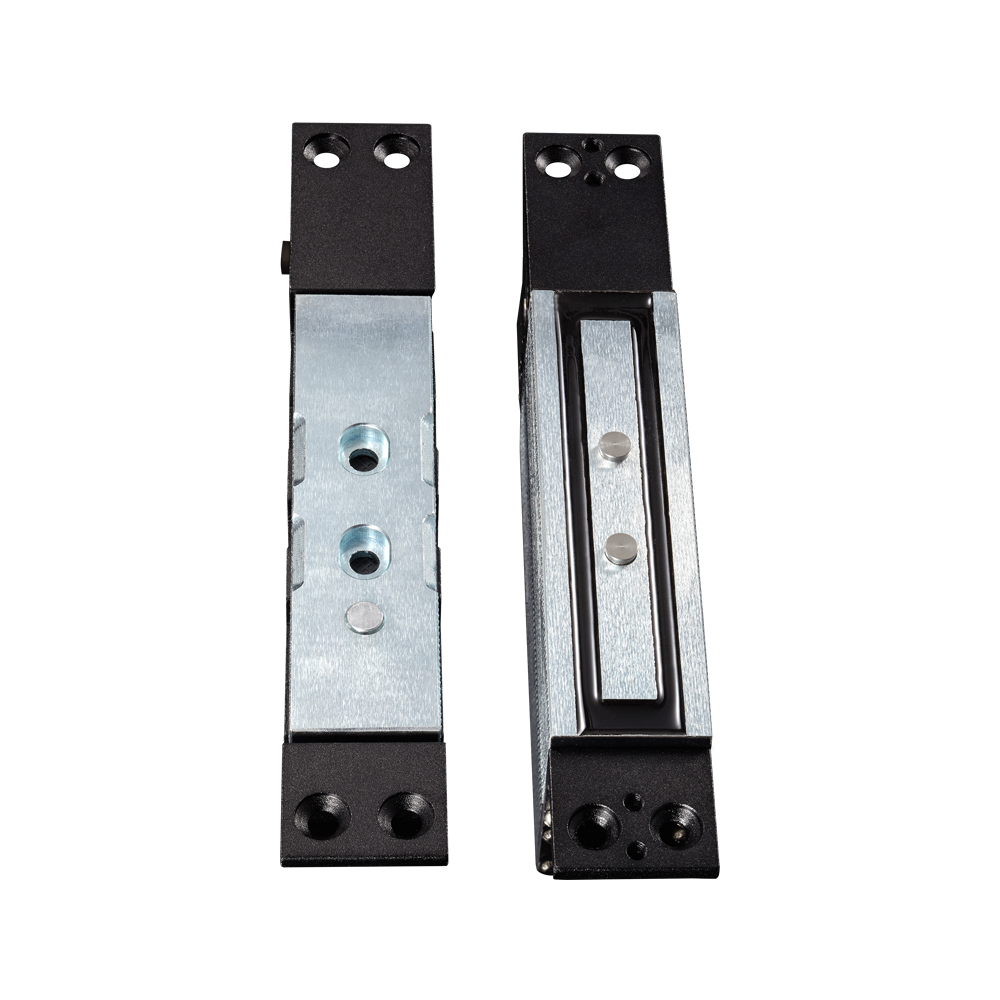

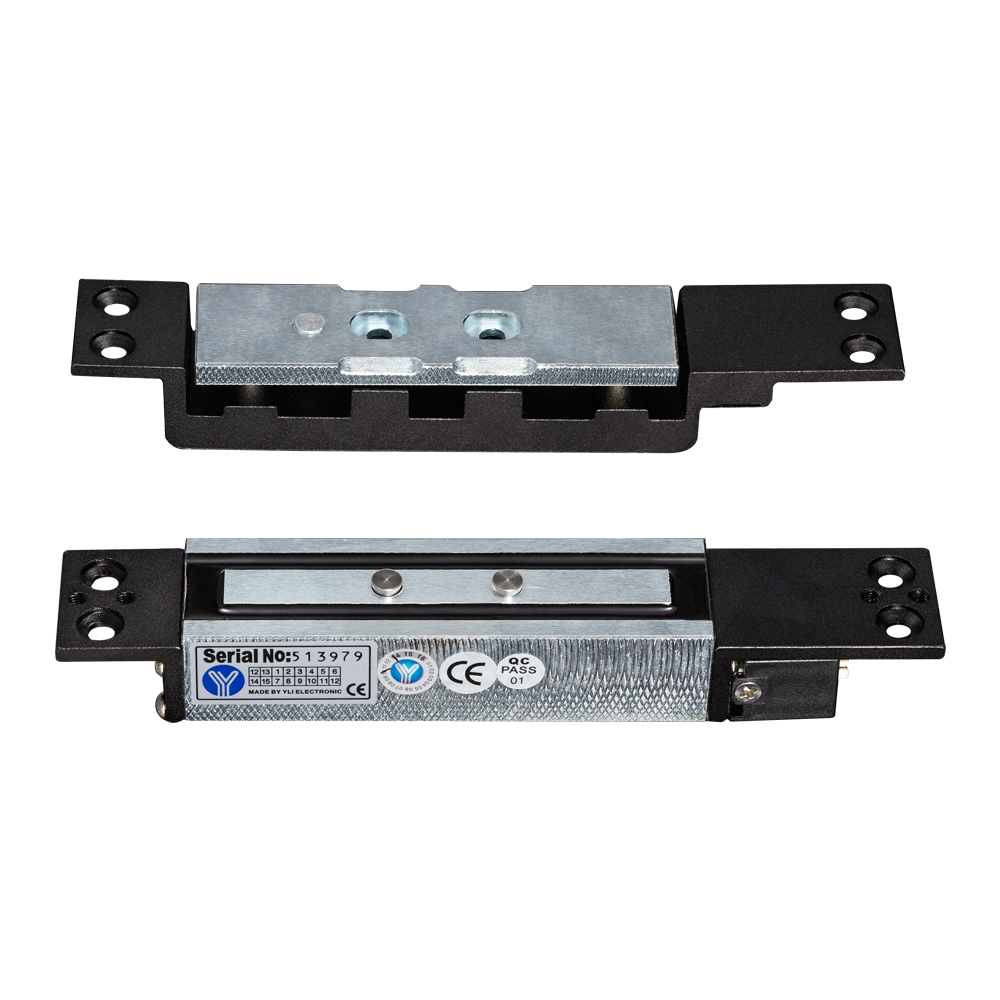

Le YM-2400SL est un type de serrure de cisaillement. Elle fonctionne en utilisant la force électromagnétique pour attirer la plaque d’armature, puis en insérant les deux pattes fixes dans les trous de la plaque d’armature. En combinant la puissance de la force électromagnétique et la force de maintien des pattes fixes, la serrure de cisaillement peut générer une force de cisaillement très importante.
د.م.0.00
Paramètre de produit | Paramètre Description |
Verrouiller | 182L X 30W X 25D (mm) |
Plaque d’armature | 182L X 30W X 23,6D (mm) |
Source de courant | DC 12V (24V besoin de commande) |
Courant de fonctionnement | 850mA |
Courant de maintien | 400mA |
Temporisation | 0/5/10/15sec. |
Capteur d’état de la porte | NO/COM(0.1A@30VDC) |
Capteur d’état de verrouillage | NC/NO/COM(0.1A@30VDC) |
Force de maintien | 2000Lb(1000kg) |
Distance effective (Max) | 3 mm |
LED | Le rouge indique verrouillé ; Spectacles verts déverrouillés |
Poids | 1,2 kg |
Certificat | MA CE-EMC CE-LVD FCC RoHS |
