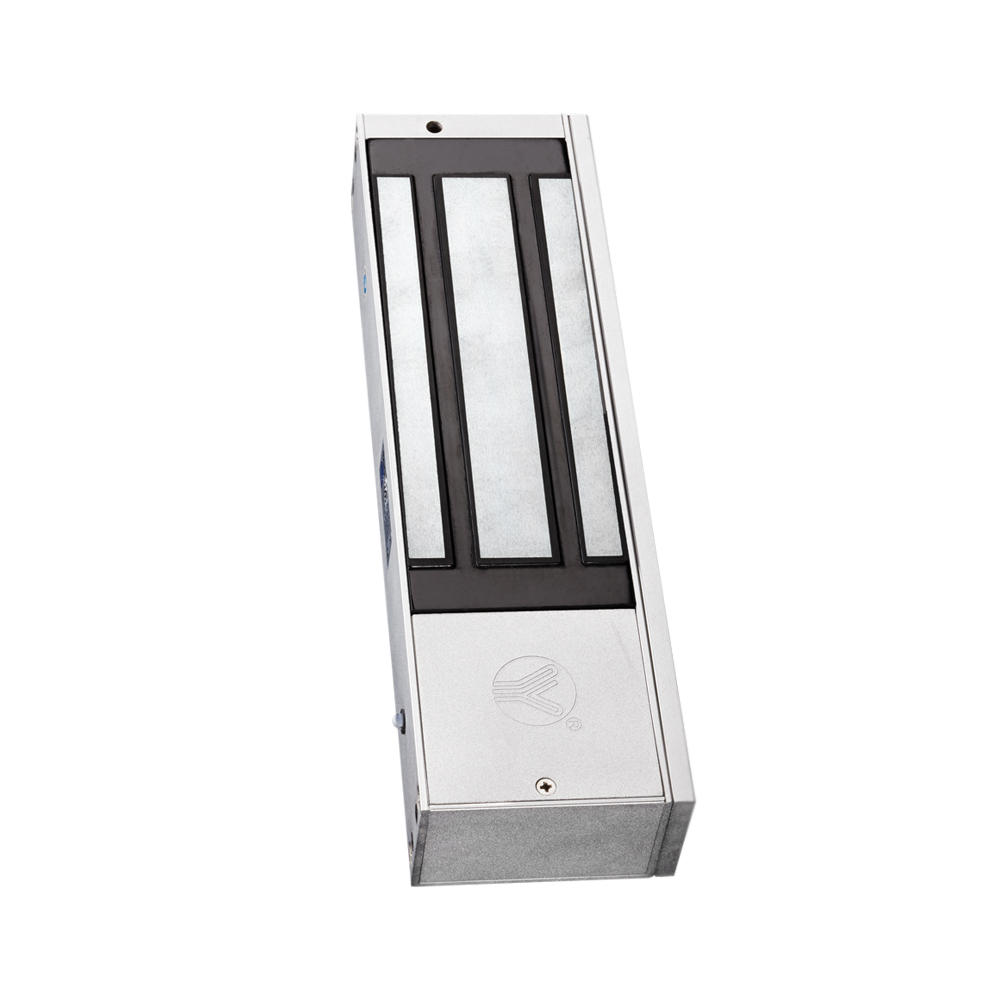

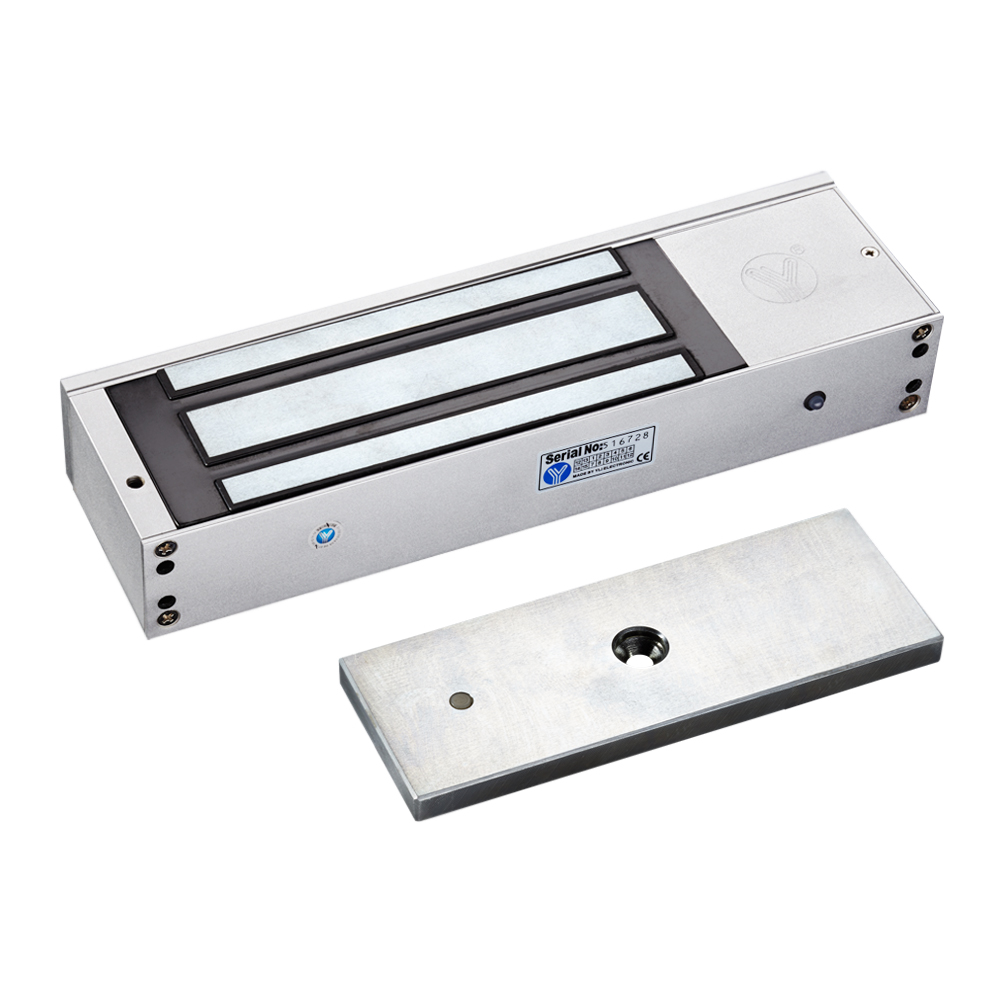

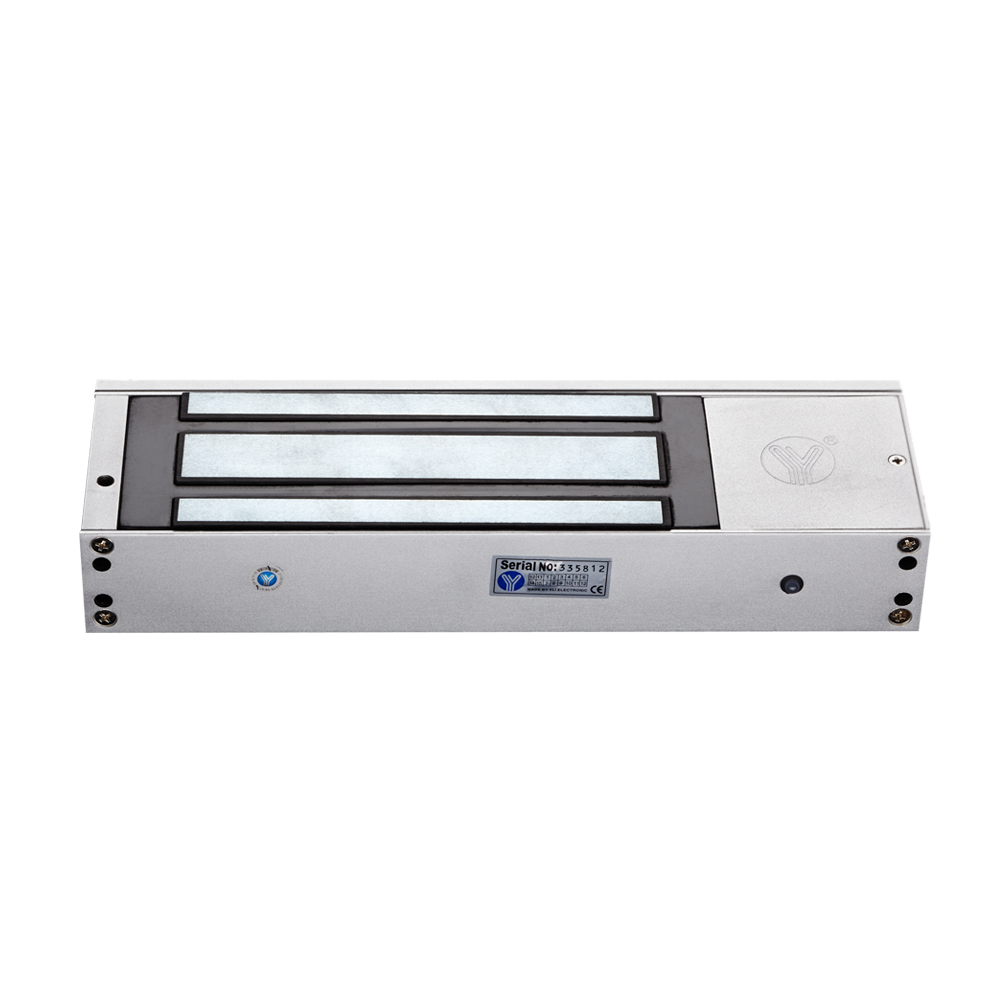

Ventouse électromagnétique (LED) 750kg
La serrure électrique pour porte simple YM-750(LED) est dotée d’un voyant LED. Elle convient à différents types de portes. Elle possède des contacts secs intégrés (NO, NC, COM) pour signaler l’état de verrouillage. Sa conception spéciale évite les résidus magnétiques et elle est équipée d’un indicateur LED.
د.م.0.00
| Paramètre de produit | Paramètre Description |
| Taille | 280Lx81,6Wx46H(mm) |
| Plaque d’armature | 190Lx70Wx13H(mm) |
| Force de maintien | 750kg(1500Lbs) |
| Tension | DC12V (DC24V réglable) |
| Tirage actuel | 12V/420mA(±10%); 24V/210mA(±10%) |
| Sortie de signal | NON pendant le verrouillage et NC pour le déverrouillage |
| LED | Le rouge indique que la porte est déverrouillée, le vert indique que la porte est verrouillée |
| Convient à | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Finitions pour Shell | Aluminium anodisé |
| Finitions pour Magnétique | Zinc |
| Finitions pour l’armature | Zinc |
| Poids | 5,9 kg |
| Certificat | MA UL CE-EMC CE-LVD FCC RoHS |
Fiche Technique
YM-750(LED)Schéma d'installation
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 280Lx81,6Wx46H(mm) |
| Plaque d’armature | 190Lx70Wx13H(mm) |
| Force de maintien | 750kg(1500Lbs) |
| Tension | DC12V (DC24V réglable) |
| Tirage actuel | 12V/420mA(±10%); 24V/210mA(±10%) |
| Sortie de signal | NON pendant le verrouillage et NC pour le déverrouillage |
| LED | Le rouge indique que la porte est déverrouillée, le vert indique que la porte est verrouillée |
| Convient à | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Finitions pour Shell | Aluminium anodisé |
| Finitions pour Magnétique | Zinc |
| Finitions pour l’armature | Zinc |
| Poids | 5,9 kg |
| Certificat | MA UL CE-EMC CE-LVD FCC RoHS |
Fiche Technique
Fiche Technique
YM-750(LED) Schéma d'installation
Schéma d'installation
Diagramme dimensionnel
Diagramme dimensionnel
Description
| Paramètre de produit | Paramètre Description |
| Taille | 280Lx81,6Wx46H(mm) |
| Plaque d’armature | 190Lx70Wx13H(mm) |
| Force de maintien | 750kg(1500Lbs) |
| Tension | DC12V (DC24V réglable) |
| Tirage actuel | 12V/420mA(±10%); 24V/210mA(±10%) |
| Sortie de signal | NON pendant le verrouillage et NC pour le déverrouillage |
| LED | Le rouge indique que la porte est déverrouillée, le vert indique que la porte est verrouillée |
| Convient à | Porte en bois , Porte en verre , Porte en métal , Porte coupe-feu |
| Température de surface | +20℃ |
| Exploitation temporaire | -20℃~+55℃(-4—131°F) |
| Humidité | 0 ~ 95% (sans condensation) |
| Finitions pour Shell | Aluminium anodisé |
| Finitions pour Magnétique | Zinc |
| Finitions pour l’armature | Zinc |
| Poids | 5,9 kg |
| Certificat | MA UL CE-EMC CE-LVD FCC RoHS |
