VENTOUSE ELECTRO-MAGNETIQUE A CISAILLEMENT 1250 KG 12v /24v

Référence: YM-2500SL Category:

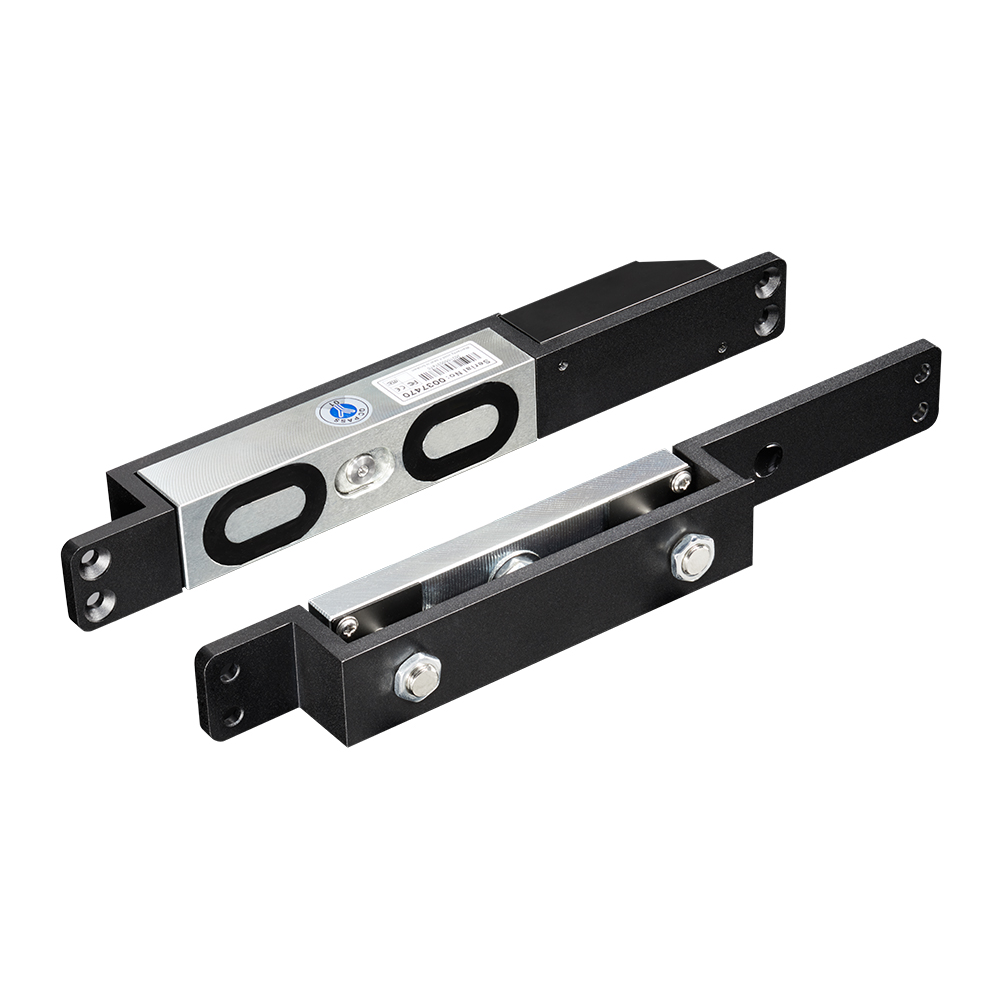

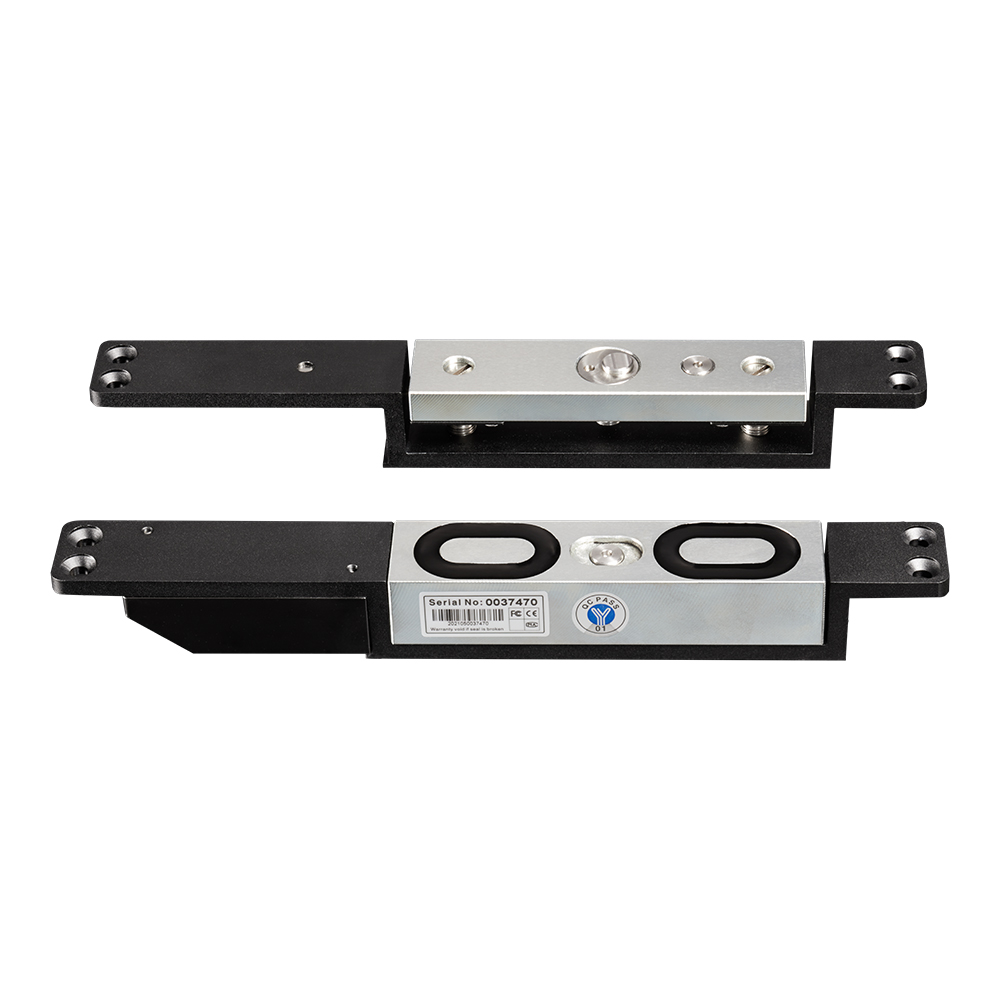

Le YM-2500SL est un type de serrure de cisaillement. Elle fonctionne en utilisant la force électromagnétique pour attirer la plaque d’armature, puis en coinçant les deux pattes fixes dans les trous de la plaque d’armature. Grâce à la combinaison de la force électromagnétique et de la force de maintien des pattes fixes, la serrure de cisaillement peut générer une force de cisaillement très élevée.

د.م.0.00

Paramètre de produit Paramètre Description
Aimant 265L×30W×30D (mm)
Armature 265L×30W×36.4D (mm)
Tension 12VDC/24VDC (réglable)
Courant de fonctionnement 1800mA
Etre prêt 500mA
Temporisation 0/5/10/15sec.
Sortie du capteur de porte NO/COM(0.1A@30VDC)
Verrouiller la sortie du capteur NF/NO/COM(0.1A@30VDC)
Force de maintien de cisaillement 1200kg
Espace de porte 2,5 mm
Poids 1.782kg

Fiche Technique

YM-2500SL

Schéma d'installation

Diagramme dimensionnel

Description
