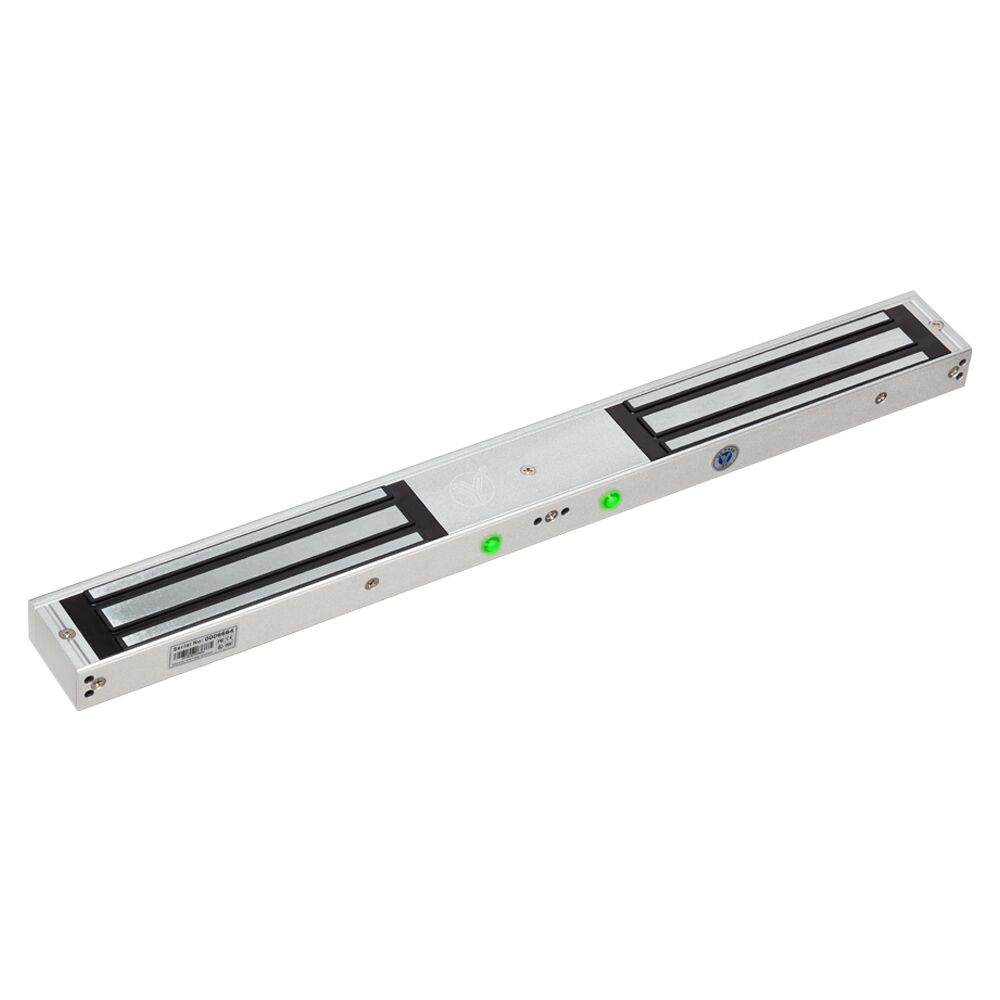

DOUBLE VENTOUSE ELECTRO-MAGNETIQUE 350 KG AVEC LED ET SORTIE SIGNAL 12v /24v

Référence: YM-350ND(LED) Catégorie :

Cette serrure magnétique a une force de maintien de 800 (362,874Kg) livres et est conçue pour les portes doubles, telles que les portes en verre, en bois, coupe-feu, coulissantes et en métal. Elle est également équipée d’un indicateur LED.

د.م.0.00

Paramètre de produit Paramètre Description
Taille 520Lx54.7Wx29.6H(mm)
Dimension de la plaque d’armature 190Lx45Wx13.2H(mm)
Force de maintien 350 kg (800 lb) * 2
Tension d’entrée DC12V (réglable DC24V)
Courant 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2
LED Le rouge indique verrouillé ; le vert indique déverrouillé
Sortie de signal Signal de verrouillage (NO/NC/COM)
Adapté Porte en bois , Porte vitrée , Porte métallique , Porte coupe-feu
Température de surface ≤+20℃
Exploitation temporaire -20℃~+55℃(-4—131°F)
Finition du couvercle Aluminium anodisé
Humidité 0~95%(sans condensation)
Poids 5.4KG
Certificat MA CE-EMC CE-LVD FCC RoHS

Fiche Technique

YM-350ND(LED)

Schéma d'installation

Diagramme dimensionnel

Description
Paramètre de produit Paramètre Description
Taille 520Lx54.7Wx29.6H(mm)
Dimension de la plaque d’armature 190Lx45Wx13.2H(mm)
Force de maintien 350 kg (800 lb) * 2
Tension d’entrée DC12V (réglable DC24V)
Courant 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2
LED Le rouge indique verrouillé ; le vert indique déverrouillé
Sortie de signal Signal de verrouillage (NO/NC/COM)
Adapté Porte en bois , Porte vitrée , Porte métallique , Porte coupe-feu
Température de surface ≤+20℃
Exploitation temporaire -20℃~+55℃(-4—131°F)
Finition du couvercle Aluminium anodisé
Humidité 0~95%(sans condensation)
Poids 5.4KG
Certificat MA CE-EMC CE-LVD FCC RoHS
Fiche Technique

Fiche Technique

YM-350ND(LED)

Schéma d'installation

Schéma d'installation

Diagramme dimensionnel

Diagramme dimensionnel

Description

Paramètre de produit Paramètre Description
Taille 520Lx54.7Wx29.6H(mm)
Dimension de la plaque d’armature 190Lx45Wx13.2H(mm)
Force de maintien 350 kg (800 lb) * 2
Tension d’entrée DC12V (réglable DC24V)
Courant 12V/500mA(±10%)*2 ; 24V/250mA(±10%)*2
LED Le rouge indique verrouillé ; le vert indique déverrouillé
Sortie de signal Signal de verrouillage (NO/NC/COM)
Adapté Porte en bois , Porte vitrée , Porte métallique , Porte coupe-feu
Température de surface ≤+20℃
Exploitation temporaire -20℃~+55℃(-4—131°F)
Finition du couvercle Aluminium anodisé
Humidité 0~95%(sans condensation)
Poids 5.4KG
Certificat MA CE-EMC CE-LVD FCC RoHS
