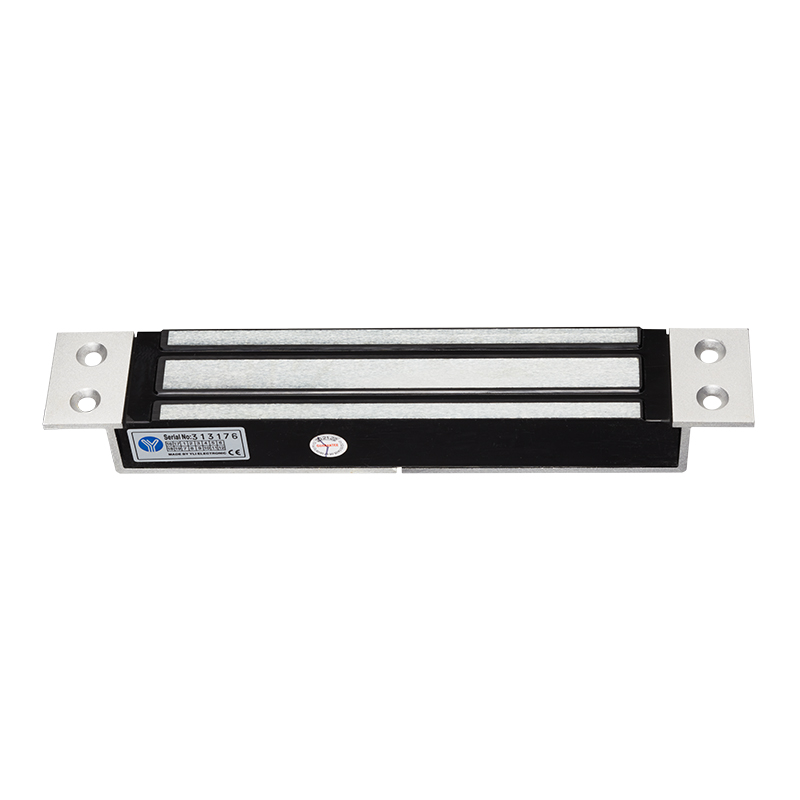

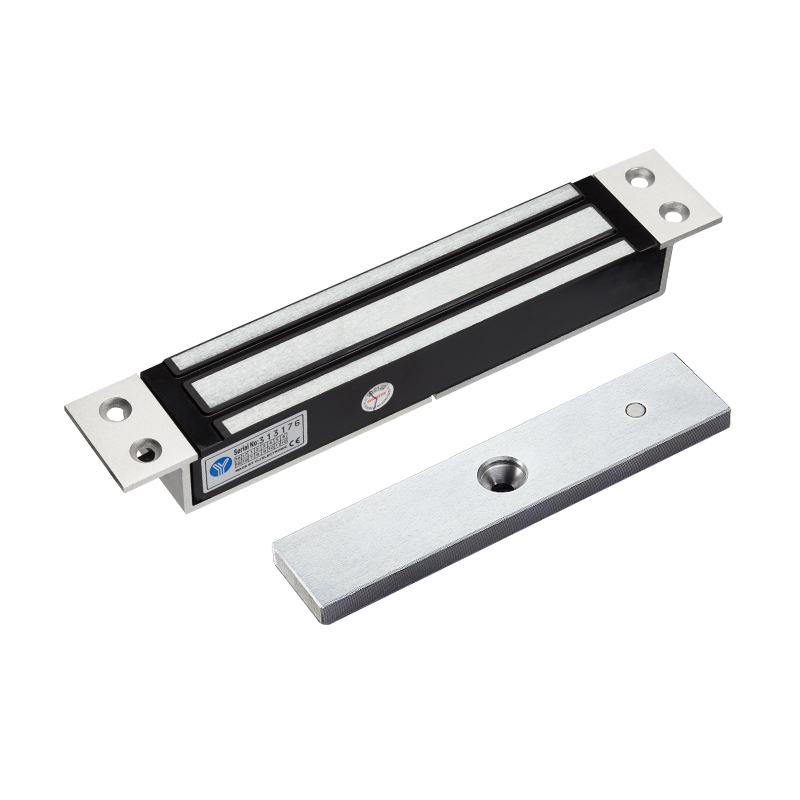

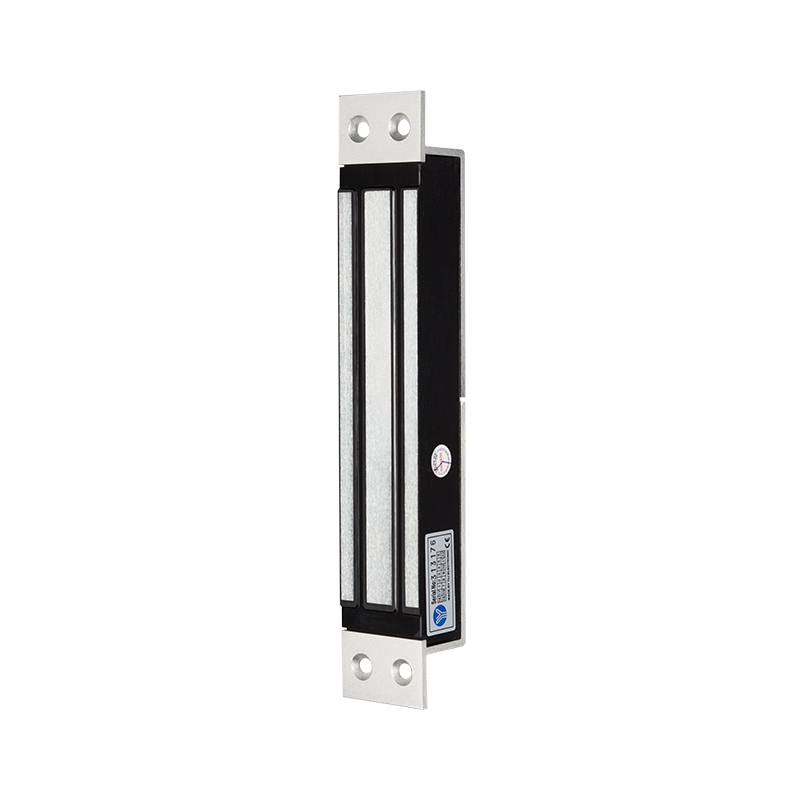

VENTOUSE ELECTRO-MAGNETIQUE ENCASTRABLE 280 KG AVEC SIGNAL ;12v /24v

Référence: YM-280NM-S Category:

Serrure magnétique à sortie de signal pour porte simple en verre, porte en bois, porte coupe-feu, porte en métal. Montage à mortaise et installation facile. Des accessoires sont disponibles pour tous les types de portes.

Paramètre du produit Description des paramètres
Sortie du signal de verrouillage  NON lors du verrouillage et NC pour le déverrouillage (tension < 30 V CC ; courant < 0,5 A) (YM-280NM-S)
Taille 226L x 37,8L x 27H (mm)
Dimensions de la plaque d’armature 180L x 38,8l x 13,2H (mm)
Force de maintien 280 kg (600 lb)
Tension d’entrée DC12V (DC24V réglable)
Actuel 12 V/500 mA (± 10 %) ; 24 V/250 mA (± 10 %)
Approprié Porte en bois, Porte en verre, Porte en métal, Porte coupe-feu
Température de surface ≤+20℃
Température de fonctionnement -10~+55℃(14-131F)
Humidité 0 à 95 % (sans condensation)
Finition de la couverture Aluminium anodisé
Finition de verrouillage Zinc
Finition de la plaque d’armature Zinc
Poids 2,1 kg
Certificat CE-CEM CE-LVD RoHS

Schéma D'Installation

Fiche Technique

fiche technique YM-280NM-S

Diagramme dimensionnel

Description
